齒輪齒條的應用及設計要素

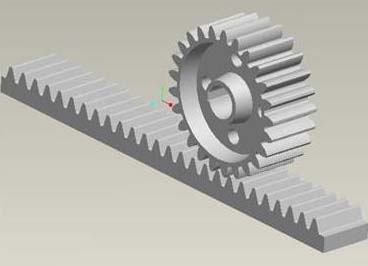

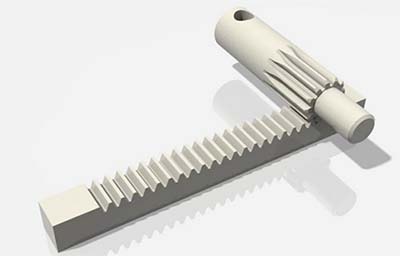

齒輪和齒條大家都知道，齒輪齒條機構是由齒輪和齒條構成的，下面介紹它的應用和設計要素。

齒輪齒條傳動將旋轉運動轉變?yōu)橹本€運動，它的傳遞功率大，速度范圍廣，效率高，工作可靠，壽命長，結構緊湊，能保證恒定傳動比。但是，這樣的機構可以反向驅動，也就是齒條做直線運動來帶動齒輪旋轉，適合大距離的傳遞，如機床導軌底下帶動托板箱移動的就是齒輪齒條傳動，齒輪齒條機構需要外加鎖緊裝置，因為齒輪齒條機構不能自鎖。而且它制造及安裝精度要求高，成本高，不適于兩軸中心距過大的傳動及振動沖擊較大的場合。

齒輪齒條傳動的應用范圍：

1、適用于快速、精準的定位機構；

2、適用于重負荷、高精度、高剛性、高速度和長行程的CNC機床、加工中心、切割機械、焊接機械等；

3、適用于工廠自動化快速移栽機械、工業機器人手臂抓取機構等。

齒輪齒條的設計要素：

1、根據齒輪齒條負載確定模數；

2、根據齒輪齒條結構的限制初定齒輪的齒數，從而決定齒輪的直徑大??；

3、細化設計齒輪齒條的安裝；

4、考慮齒輪齒條兩端極限位置是否要加裝限位裝置，是電動的要加行程開關，是手動的要裝限位靠山（也叫靠塊）；

5、考慮齒輪齒條潤滑；

6、考慮齒輪與齒條之間的齒側隙是否需要假裝調節裝置（一般不加）；

7、考慮齒輪齒條運行中的安全防護，主要是對人的安全防護。
