氣缸的選型要點有哪些？

氣缸可根據主機需要進行設計，但盡量直接選用標準氣缸。根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給油或無油潤滑氣缸等。

1.安裝形式的選擇

安裝形式由安裝位置、使用目的等因素決定。在一般場合下，多用固定式安裝方式：軸向支座（MS1式）前法蘭（MF1式）、后法蘭（MF2式）等；在要求活塞直線往復運動的同時又要缸體作較大圓弧擺動時，可選用尾部耳軸（MP4或MP2式）和中間軸銷（MT4式）安裝方式；如需要在回轉中輸出直線往復運動，可采用回轉氣缸。有特殊要求時，可選用特殊氣缸。

2.作用力的大小

即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。

3.氣缸行程

氣缸（活塞）行程與其使用場合及工作機構的行程比有關。多數情況下不應使用滿行程，以免活塞與缸蓋相碰撞，尤其用來夾緊等機構，為保證夾緊效果，必須按計算行程多加10～20mm的行程余量。

4.活塞的運動速度

主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。

5.氣缸的選型

方式1：根據操作形式選定氣缸類型：氣缸操作方式有雙動，單動彈簧壓入及單動彈簧壓出等三種方式；

方式2：選定其它參數：

(1）選定氣缸缸徑大小根據有關負載、使用空氣壓力及作用方向確定；

(2）選定氣缸行程工件移動距離；

(3）選定氣缸系列；

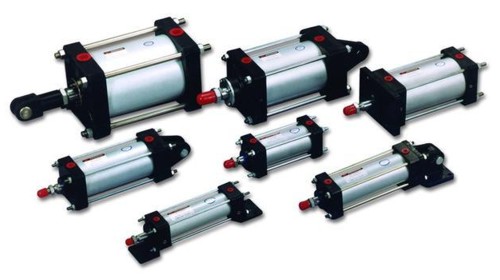

(4）選定氣缸安裝型式不同系列有不同安裝方式，主要有基本型、腳座型、法蘭型、U型鉤、軸耳型；

(5）選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器；

(6）選定磁感開關主要是作位置檢測用，要求氣缸內置磁環。

6.氣缸使用注意事項

(1）一般氣缸的正常工作條件：環境溫度為-35～80℃，工作壓力為0.4～0.6MPa；

(2）安裝前，應在1.5倍工作壓力條件下進行試驗，不應漏氣；

(3）裝配時，所有密封元件的相對運動工作表面應涂以潤滑脂；

(4）安裝的氣源進口處必須設置氣源調節裝置：過濾器-減壓閥-油霧器；

(5）安裝時注意活塞桿應盡量承受拉力載荷，承受推力載荷應盡可能使載荷作用在活塞桿軸線上，活塞桿不允許承受偏心或橫向載荷；

(6）載荷在行程中有變化時，應使用輸出力足夠的氣缸，并附設緩沖裝置；

(7）如前所述，盡量不使用滿行程。
