鈑金的工藝設計

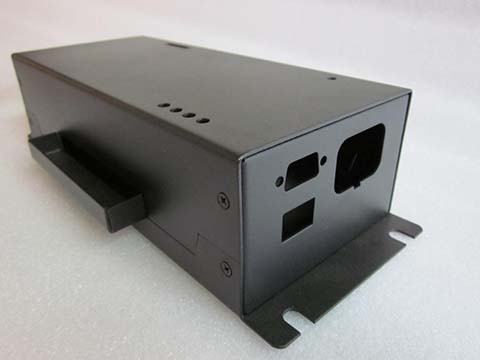

在滿足產品的功能、外觀等要求下，鈑金的設計應當保證沖壓工序簡單、沖壓模具制作容易、鈑金沖壓質量高、尺寸穩定等。

圖紙到手后，根據展開圖及批量的不同選擇不同落料方式，其中有激光，數控沖床，剪板，模具等方式，然后根據圖紙做出相應的展開。數控沖床受刀具方面的影響，對于一些異形工件和不規則孔的加工，在邊緣會出現較大的毛刺，要進行后期去毛刺的處理，同時對工件的精度有一定的影響;激光加工無刀具限制，斷面平整，適合異形工件的加工，但對于小工件加工耗時較長。在數控和激光旁放置工作臺，利于板料放置在機器上進行加工，減少抬板的工作量。

一些可以利用的邊料放置在指定的地方，為折彎時試模提供材料。在工件落料后，邊角、毛刺、接點要進行必要的修整(打磨處理)，在刀具接點處，用平銼刀進行修整，對于毛刺較大的工件用打磨機進行修整，小內孔接點處用相對應的小銼刀修整，以保證外觀的美觀，同時外形的修整也為折彎時定位作出了保證，使折彎時工件靠在折彎機上位置一致，保障同批產品尺寸的一致。

在落料完成后，進入下道工序，不同的工件根據加工的要求進入相應的工序。有折彎，壓鉚，翻邊攻絲，點焊，打凸包，段差，有時在折彎一兩道后要將螺母或螺柱壓好，其中有模具打凸包和段差的地方要考慮先加工，以免其它工序先加工后會發生干涉，不能完成需要的加工。在上蓋或下殼上有卡勾時，如折彎后不能碰焊要在折彎之前加工好。

折彎時要首先要根據圖紙上的尺寸，材料厚度確定折彎時用的刀具和刀槽，避免產品與刀具相碰撞引起變形是上模選用的關鍵(在同一個產品中，可能會用到不同型號的上模)，下模的選用根據板材的厚度來確定。其次是確定折彎的先后順序，折彎一般規律是先內后外，先小后大，先特殊后普通。有要壓死邊的工件首先將工件折彎到30°—40°，然后用整平模將工件壓死。

壓鉚時，要考慮螺柱的高度選擇相同不同的模具，然后對壓力機的壓力進行調整，以保證螺柱和工件表面平齊，避免螺柱沒壓牢或壓出超過工件面，造成工件報廢。

焊接有氬弧焊，點焊，二氧化碳保護焊，手工電弧焊等，點焊首先要考慮工件焊接的位置，在批量生產時考慮做定位工裝保證點焊位置準確。

為了焊接牢固，在要焊接的工件上打凸點，可以使凸點在通電焊接前與平板均勻接觸，以保證各點加熱的一致，同時也可以確定焊接位置， 同樣的，要進行焊接，要調好預壓時間，保壓時間，維持時間，休止時間，保證工件可以點焊牢固。點焊后在工件表面會出現焊疤，要用平磨機進行處理，氬弧焊主要用于兩工件較大，又要連接在一起時，或者一個工件的邊角處理，達到工件表面的平整，光滑。氬弧焊時產生的熱量易使工件變形，焊接后要用打磨機和平磨機進行處理，特別是邊角方面較多。

工件在折彎，壓鉚等工序完成后要進行表面處理，不同板材表面的處理方式不同，冷板加工后一般進行表面電鍍，電鍍完后不進行噴涂處理，采用的是進行磷化處理，磷化處理后要進行噴涂處理。電鍍板類表面清洗，脫脂，然后進行噴涂。不銹鋼板(有鏡面板，霧面板，拉絲板)是在折彎前進行可以進行拉絲處理，不用噴涂，如需噴涂要進行打毛處理;鋁板一般采用氧化處理，根據噴涂不同的顏色選擇不同的氧化底色，常用的有黑色和本色氧化;鋁板需噴涂的進行鉻酸鹽氧化處理后噴涂。表面前處理這樣做可以使清潔表面，顯著提高涂膜附著力，能成倍提高涂膜的耐蝕力。清洗的流程先清洗工件，先將工件掛在流水線上，首先經過清洗溶液中(合金去油粉)，然后進入清水中，其次經過噴淋區，再經過烘干區，最后將工件從流水線上取下。

在表面前處理后，進入噴涂工序，在工件要求裝配后噴涂時，牙或部分導電孔需保護處理，牙孔可插入軟膠棒或擰入螺釘，需導電保護的要用高溫膠帶貼上，大批量的做定位工裝來定位保護，這樣噴涂時不會噴到工件內部，在工件外表面能看到的螺母(翻邊)孔處用螺釘保護，以免噴涂后工件螺母(翻邊)孔處需要回牙。

一些批量大的工件還用到工裝保護;工件不裝配噴涂時，不需要噴涂的區域用耐高溫膠帶和紙片擋住，一些露在外面的螺母(螺柱)孔用螺釘或耐高溫橡膠保護。如工件雙面噴涂，用同樣方法保護螺母(螺柱)孔;小工件用鉛絲或曲別針等物品竄在一起后噴涂;一些工件表面要求高，在噴涂前要進行刮灰處理;一些工件在接地符處用專用耐高溫貼紙保護。在進行噴涂時，首先工件掛在流水線上，用氣管吹去表面的粘上的灰塵。進入噴涂區噴涂，噴完后順著流水線進入到烘干區，最后從流水線上取下噴涂好的工件。其中還有手工噴涂和自動噴涂兩類，這樣采用的工裝就不同了。

在噴涂之后進入裝配工序，裝配前，要將原來噴涂中用的保護貼紙撕去，確定零件內螺紋孔沒有被撒進漆或粉，在整個過程中，要戴上手套，避免手上灰塵附在工件上，有些工件還要用氣槍吹干凈。裝配好之后就進入包裝環節了，工件檢查后裝入專用的包裝袋中進行保護，一些沒有專用包裝的工件用氣泡膜等進行包裝，在包裝前先將氣泡膜裁成可以包裝工件的大小，以免一面包裝一面裁，影響加工速度;批量大的可定做專用紙箱或氣泡袋、膠墊、托盤、木箱等。包裝好后放入紙箱，然后在紙箱上貼上相應成品或半成品標簽。

鈑金件的質量除在生產制程中嚴格要求外，就是需要獨立于生產的品質檢驗，一是按圖紙嚴格把關尺寸，二是嚴格把關外觀質量，對尺寸不符者進行返修或報廢處理，外觀不允許碰劃傷，噴涂后的色差、耐蝕性、附著力等進行檢驗。這樣可以找到展開圖錯誤，制程中的不良習慣，制程中的錯誤，如數沖編程錯誤，模具錯誤等。
