PLC與電腦聯機的幾種方式

PLC編程不同于其他的計算機軟件編程，寫好的程序在電腦上不會自動運行，需要結合外部線路和機械設備才能發揮程序的價值，這也是自動化技術的特色，理論+實踐，軟硬件結合，才是自動化發展的正確走向。今天給大家總結了PLC與電腦聯機的幾種方式。

1、串口

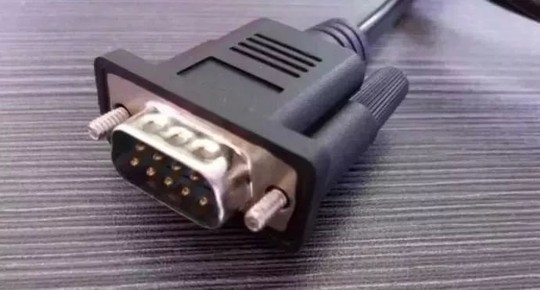

串口，是最早，也是最方便的一種方式，它利用計算機自帶的串口和PLC的串口建立連接，早期PLC都是采用這種下載方式。例如三菱FX系列，西門子S7-200和S7-300系列。即使進入新世紀，很多電腦取消了串口，但很少有PLC不帶串口的。

PLC的串口一般是和觸摸屏建立連接用的。而現在的電腦已經沒有串口，一般都用USB轉串口線纜來實現，特別是USB轉485串口，不但用于PLC，還廣泛用于各種變頻器，伺服驅動器的連接。不要認為變頻器和伺服驅動器就設幾個參數，沒有連機的必要，在處理負載疑難問題時，連機監控一下變頻器的參數和各種狀態，是很有必要的。

USB轉RS485是工控人常備工具，比如在做串口通訊時，我們可以利用串口助手監控數據。早期的西門子S7-200PLC的下載線可以用此線纜替代，還用眾多的變頻器，伺服驅動器以及一切用RS485通訊的下載線，都可以用。一般原裝線纜都非常昂貴，使用通用的USB轉RS485線纜，可以節省不少費用。

西門子S7-200，GE各系列PLC，丹佛斯，CT，富士，施耐德，倫茨等驅動器的連機線都可以用USB轉485線纜替代，而他們的原裝線纜可是天價。

2、USB

雖然串口優點很多，但也有不少缺點，最大的缺點就是速度慢。隨著技術的進步，USB逐漸占據半壁江山，現在PLC都支持USB現在程序，用的最多的就是MICRO USB接口，也就是老式手機和移動硬盤的那種T形口。不光PLC，大部分觸摸屏，文本顯示器也是用此接口下載程序。

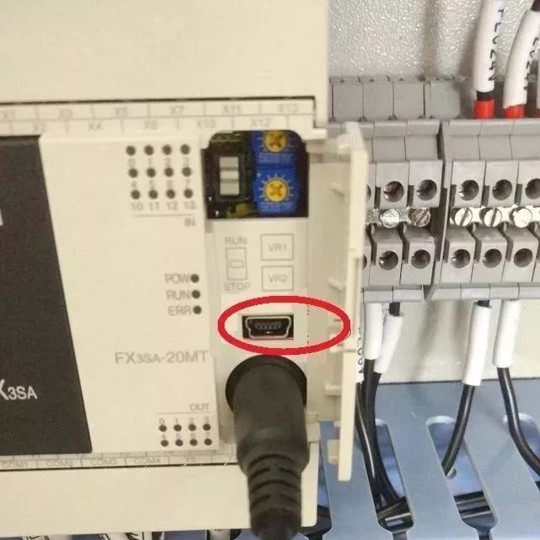

如上圖所示，是三菱FX3系列PLC，看紅色圓圈部分的接口，很多工控產品都是此種接口。幾乎所有的觸摸屏都是此下載接口。

還有一種接口，是方形USB接口，也就是打印機上的那個接口，歐姆龍PLC就是用此接口，所以，打印機的連接線就是歐姆龍PLC的下載線。

如上圖所示，紅色圓圈部分，就是歐姆龍PLC的下載接口，這和打印機的接口是一樣的。

串口和USB是兩種最常用的連機方式，不但適用于PLC，還廣泛應用于觸摸屏，伺服，變頻器等等應用非常廣泛。而很多PLC同時支持兩種連機方式。

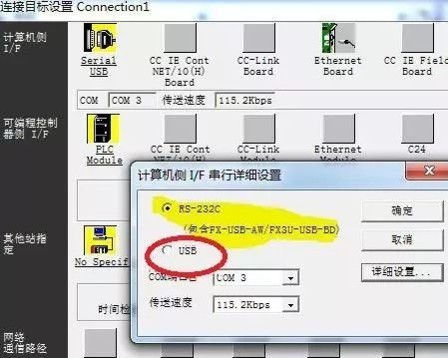

如上圖所示，就是三菱PLC編程軟件GX WORKS2的連機選項，我們可以看到，它是支持兩種方式的。

3、網線

隨著互聯網技術的發展，以太網也越來越多的應用于工業自動化行業，因此很多PLC也支持網線連機了，比如西門子最新的博途平臺，S7-1200 系列。甚至低端的S7-200smart系列也支持網口連機了。

總結：工控一行，有的人很明智：通過學習一種產品能夠對其他產品舉一反三，通過一個問題能聯想到其他問題的解決辦法。會多少品牌的產品，記住多少指令固然很重要，但靈活運用，由此及彼才是最重要的。

在了解原理和基礎知識的前提下，懂得各種連機方式的實質，會給自己省去很多不必要的麻煩，達到事半功倍的效果。
